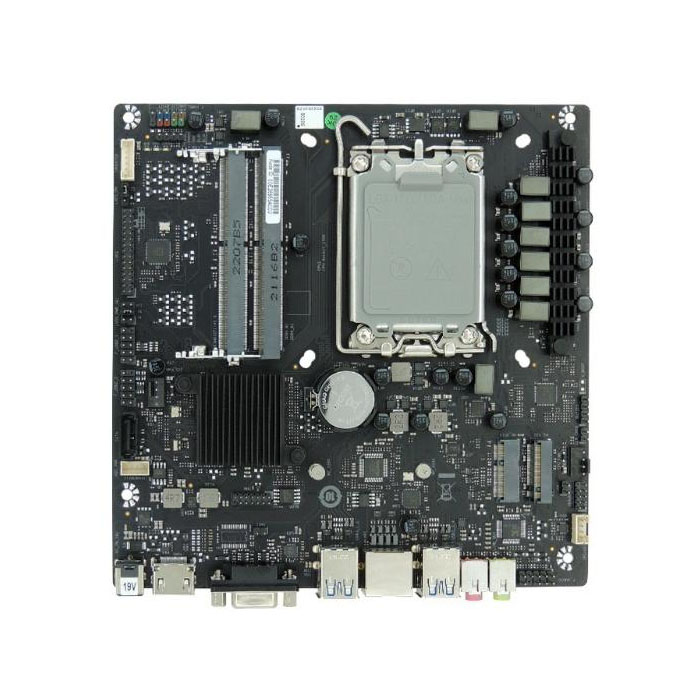

X86 moderkort-INTEL H610 kort

YCTECHs industriella produktstyrkortsutveckling inkluderar industriell styrkortsmjukvarudesign, mjukvaruuppgradering, schematiskt diagramdesign, PCB-design, PCB-produktion och PCBA-bearbetning belägen på Kinas östkust. Vårt företag designar, utvecklar och tillverkar X86 moderkort-INTEL H610 kort. Intel® Socket LGA1700 för 12:e 13:e generationens Intel® Core™, Pentium® Gold och Celeron®-processorer*

Stöder Intel® Turbo Boost Technology 2.0 och Intel® Turbo Boost Max Technology 3.0**

*CPU stöder endast upp till 65W

*Se www.asus.com för en lista över CPU-support.

**Stödet för Intel® Turbo Boost Max Technology 3.0 beror på CPU-typerna.

chipset

Intel® H610 Chipset

Minne

2 x SO-DIMM, max. 64 GB, DDR4 3200/2933/2800/2666/2400/2133 MHz Icke-ECC, obuffrat minne*

Dubbelkanals minnesarkitektur

Stöder Intel® Extreme Memory Profile (XMP)

*Faktisk minnesdatahastighetsstöd beror på CPU-typerna och DRAM-modulerna, för mer information se www.asus.com för Memory QVL (Qualified Vendors Lists).

grafikkort

1 x DisplayPort**

1 x HDMI®-port***

1 x LVDS-kontakt

*Grafikspecifikationer kan variera mellan CPU-typer.

** Stöder max. 4K@60Hz enligt specifikationen i DisplayPort 1.4.

*** Stöder 4K@60Hz som specificeras i HDMI 2.1.

gränssnitt för lagringsenhet

Totalt stöder 1 x M.2-kortplats och 2 x SATA 6Gb/s-portar

Intel® 12:e generationens processorer

- 1 x M.2-plats (Key M), typ 2260/2280 (stöder PCIe 4.0 x4 & SATA-lägen)

Intel® H610 Chipset

- 2 x SATA 6,0 Gb/s-portar

Internetfunktion

1 x Realtek 1Gb Ethernet

ASUS LANGuard

USB-gränssnitt

Bakre USB (totalt 4 portar)

2 x USB 3.2 Gen 2-portar (2 x Type-A)

2 x USB 2.0-portar

USB på framsidan (totalt 7 portar)

1 x USB 3.2 Gen 1 header stöder ytterligare 2 USB 3.2 Gen 1-portar

2 x USB 2.0-huvuden stöder ytterligare 4 USB 2.0-portar

1 x USB 2.0 header stöder ytterligare 1 USB 2.0-port

ljudeffekter

Realtek 7.1 Surround Sound High Definition Audio CODEC*

- Stöder: Jack-detektion, Front Panel Jack-retasking

- Stöder upp till 24-bitars/192 kHz uppspelning "

* Ett chassi med en HD-ljudmodul i frontpanelen krävs för att stödja 7.1 Surround Sound-ljudutgång.

I/O-enhetskontakter på baksidan

2 x USB 3.2 Gen 2-portar

2 x USB 2.0-portar

1 x DisplayPort

1 x HDMI®-port

1 x Realtek 1Gb Ethernet-port

2 x ljuduttag

1 x DC-strömkontakt (Stöd 19V)

Inbyggt I/O-enhetsgränssnitt

Fläkt och kylning relaterad

1 x 4-stifts CPU-fläkthuvud

1 x 4-stifts chassifläkthuvud

Kraftrelaterad

1 x 2-stift +19V Strömkontakt

1 x SATA-strömkontakt

Lagringsrelaterat

1 x M.2-fack (nyckel M)

2 x SATA 6Gb/s-portar

USB

1 x USB 3.2 Gen 1 header stöder ytterligare 2 USB 3.2 Gen 1-portar

2 x USB 2.0 header stöder ytterligare 4 USB 2.0-portar

1 x USB 2.0-huvud stöder ytterligare 1 USB 2.0-port

AIO Systemrelaterat

1 x 2-stifts intern DC-strömkontakt

1 x Stereohögtalarkontakt

1 x DMIC-huvud

Relaterat till platt skärm

1 x Backlight inverter spänningsvalshuvud

1 x FPD ljusstyrka rubrik

1 x Panelspänningsvalshuvud

1 x Panel off header

Diverse

1 x Rensa CMOS-huvud

1 x Chassi Intrude header

1 x COM-porthuvud

1 x COM-felsökningshuvud

1 x Front Panel Audio Header (AAFP)

1 x LVDS-kontakt

1 x M.2-fack (nyckel E)

1 x Högtalarhuvud

1 x SPI TPM-huvud (14-1 stift)

1 x 10-1 stifts systempanelhuvud

BIOS-funktion

128 Mb Flash ROM, UEFI AMI BIOS

ledningsfunktion

WOL av PME, PXE

paket innehåll

Kablar

2 x SATA 6Gb/s kablar

1 x SATA-strömkabel

Diverse

2 x I/O-sköldar

Installationsmedia

1 x stöddvd

Dokumentation

1 x ACC Express aktiveringsnyckelkort

1 x Användarguide

OS som stöds

Windows® 11 64-bitars, Windows® 10 64-bitars

moderkorts storlek

Tunn Mini-ITX Form Factor

6,7" x 6,7" (17,0 cm x 17,0 cm)
